Электронагреватель для бассейна Aqua HL line Pahlen (Швеция), с цифровым управлением.
14.04.2016
Компания Pahlen выпустила новую серию электрических нагревателей с цифровым управлением, где на дисплее можно легко проконтролировать актуальную температуру воды в бассейне, а также задать желаемую температуру воды.

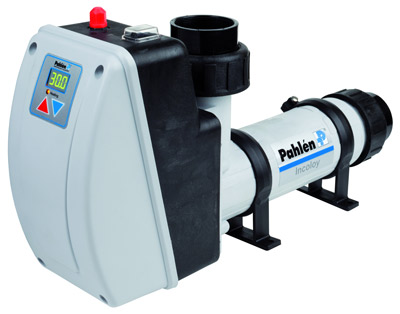

Рис.1. Внешний вид электронагревателя Aqua HL line, Pahlen.
Помимо защиты от перегрева и датчика потока, в электронагреватель встроены предохранители для упрощения подключения.

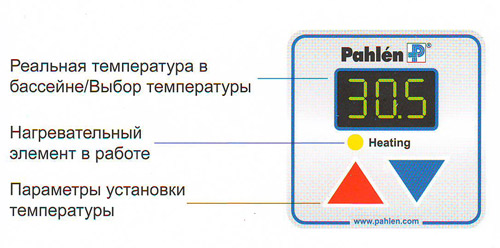

Рис.2. Панель управления электронагревателя Aqua HL line, Pahlen.
Нагревательный элемент выполнен из сплава Incoloy 825 или титана ASTM, а корпус нагревателя из высокопрочного стекловолокнистого полипропилена.
Цифровые нагреватели выпускаются мощностью 3, 6, 9, 12 и 15кВт, 400В, 3 фазы, снабжены соединительными муфтами с резьбой для труб Ø 50мм (1½").

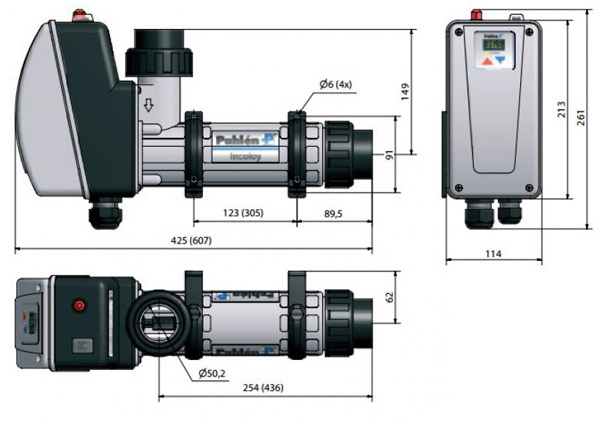

Рис.3. Размеры электронагревателя Aqua HL line, Pahlen.
|
Артикул |
400В, 3 фазы |
415В, 3 фазы |
|
141800 |
3кВт, 5А |
3,5кВт, 5А |
|
141801 |
6кВт, 9А |
6,5кВт, 9А |
|
141802 |
9кВт, 13А |
10кВт, 14А |
|
141803 |
12кВт, 18А |
13кВт, 18А |
|
141804 |
15кВт, 22А |
16,5кВт, 23А |
|
|
||
|
Артикул |
230В, 1 фаза |
230В, 3 фазы |
|
141920 |
3кВт, 13А |
- |
|
141921 |
6кВт, 26А |
- |
|
141930 |
- |
3кВт, 8А |
|
141931 |
- |
6кВт, 15А |
|
141932 |
- |
9кВт, 23А |
Для электронагревателей с нагревательным элементом из титана после артикула добавляется буква «Т». Например: Артикул № 141800Т.
Преимущества электронагревателя Aqua HL line:
1. Электронагреватель Aqua HL комплектуется силовыми контакторами и электронной схемой управления. Легко монтируется, достаточно подсоединить силовой кабель.
2. Диапазон мощности 3 – 15кВт. Быстрый и удобный подогрев воды в плавательных бассейнах.
3. Новый современный дизайн и материалы – электронагреватель Aqua HL изготовлен из стекловолокнистого усиленного полипропилена с высоким процентным содержанием стекла (15 – 30%) - прочность и коррозийная стойкость.
4. Во избежание воздушных пробок электронагреватель Aqua HL сконструирован так, что он должен устанавливаться только в горизонтальном положении, это гарантирует отсутствие воздушных пробок и прогоревших тэнов.
5. Как правило, электронагреватель оборудован нагревательным элементом из сплава Incoloy 825. Нагревательные элементы из титана предлагаются в качестве опции, для усиленной защиты от коррозии.
6. Встроенные датчики потока и защиты от перегрева - двойная защита в случае отсутствия потока воды, это предупреждает повреждение нагревательных элементов.
7.Сертификат «Intertek Semko AB», стандарт электробезопасности EN 60335-1:2002+А11+А1+А12+А2.
8. Электронагреватель соответствует будущим стандартам электробезопасности. Нагревательный элемент имеет 2 контактора 40А.
9. IP44 (Международная категория защиты). Пыле/брызгозащитный корпус от проникновения внутрь брызг воды и частиц до 1мм.

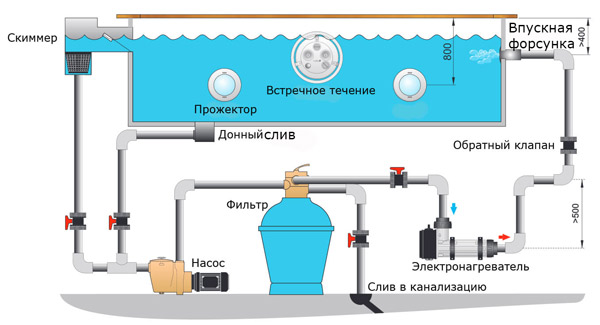

Рис.4. Схема подключения электронагревателя Aqua HL line, Pahlen.
Технические характеристики:
Мощность: от 3 до 15кВт.
Подключение: Ø 50мм (1½").
Минимальный поток: 90л/мин.
Максимальное давление: 2 бара.
Нагревательные элементы из сплава Incoloy 825 или титана.
Цифровое управление.
Простота установки.
Защита от перегрева.
Датчик потока.
Два контактора.
Сертификат соответствия стандартам безопасности.
Пример потребления энергии при нагреве. Количество электроэнергии в кВт, необходимое для нагревания воды в Вашем бассейне, зависит от объема воды и времени нагрева.
|
|
∆Т = 18 (10° С - 28° С) |
|||
|
Объем Часы |
25м3 |
45м3 |
70м3 |
100м3 |
|
48 |
10,9кВт |
- |
- |
- |
|
72 |
7,2кВт |
13кВт |
- |
- |
|
96 |
5,4кВт |
9,8кВт |
15,2кВт |
- |
|
110 |
4,7кВт |
8,5кВт |
13,3кВт |
- |
|
|
||||
|
Ширина |
3м |
4м |
5м |
6м |
|
Длина |
6м |
8м |
10м |
12м |
|
Глубина |
1,4м |
1,4м |
1,4м |
1,4м |
