Измерительное и дозирующее устройство «MiniMaster», Pahlen (Швеция).

27.04.2016

Современное и высокотехнологичное устройство для  частных бассейнов «MiniMaster» обеспечивает непрерывный контроль и автоматическое дозирование (обеззараживание) воды, обеспечивая ее качество. Если в Вашем бассейне установлен «MiniMaster» , то Вам больше не придется беспокоиться о качестве воды в бассейне, поскольку «MiniMaster» следит за ней автоматически.

«MiniMaster» контролирует качество воды в бассейне на постоянной основе, обеспечивая чистоту и прозрачность. При необходимости нужное количество химикатов отмеряется и добавляется в воду с помощью насоса или хлоратора (опция). Это, в свою очередь, обеспечивает устойчиво-низкое потребление химикатов. Вам больше не придется просить кого-нибудь добавлять химикаты в бассейн в Ваше отсутствие. «MiniMaster» все сделает сам, и вода в бассейне к моменту Вашего возвращения по-прежнему будет чистой и прозрачной.

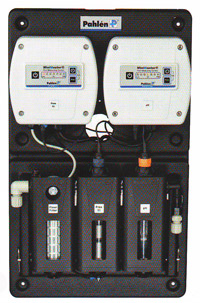

                                            Внешний вид дозирующего и измерительного устройства MiniMaster Pahlen.1. Внешний вид дозирующего и измерительного устройства MiniMaster Pahlen.

               Рис.1. Внешний вид дозирующего и измерительного устройства «MiniMaster», Pahlen.

Существует несколько типов устройств «MiniMaster» для любого бассейна.

Самая совершенная модель «MiniMaster» делает практически все сама.

«MiniMaster» со всеми опциями представляет собой полностью укомплектованное измерительное и дозирующее устройство. Уровень рН измеряется с помощью датчиков рН, а уровень хлора  контролируется датчиками хлора. Понятные и удобные светодиодные индикаторы показывают текущие показатели качества воды. Зеленый цвет означает заданное оптимальное значение, желтый – что, возможно, настало время дозирования или, что предыдущая доза была слишком большой. Если загорается красный индикатор, это значит, что данное значение слишком велико или слишком мало, и «MiniMaster» автоматически добавит правильную дозу химикатов для достижения необходимых уровней рН и/или хлора.  Калибровка устройства очень проста и выполняется одновременным нажатием двух кнопок на блоке управления. Для выполнения точных измерений «MiniMaster» оборудован расходомером и устройством регулировки потока для правильной калибровки.

«MiniMaster» выпускается также в одноканальной версии, когда контролируется либо значение рН воды, либо содержание хлора. Показатели качества воды демонстрируются с помощью светодиодных индикаторов. Показание индикаторов такие же, как описаны выше. Закажите дополнительно насос или хлоратор для дозирования кислоты/щелочи (рН) или хлора и у Вас будет полностью укомплектованное устройство.

Измерительные показатели воды высвечиваются на дисплее в виде обозначений с помощью семи светодиодных индикаторов. Когда выполняется измерение, один из индикаторов мигает. Если одновременно происходит измерение и дозирование, один из индикаторов горит постоянно.

Панель управления дозирующего и измерительного устройства MiniMaster Pahlen.

Рис.2. Панель управления дозирующего и измерительного устройства «MiniMaster», Pahlen.

Панель электронного управления и светодиодные индикаторы:

1. Функция дискретного дозирования («on/off»).

2. Функция таймера для принудительного хлорирования (1 минута).

3. Зеленый индикатор показывает заданное оптимальное значение.

4. Желтый индикатор показывает отклонение от заданного значения.

5. Красный индикатор показывает существенное отклонение от заданного значения.

6. Мигающий красный индикатор указывает на слишком слабый поток.

7. Индикация текущего значения потока.

Чтобы максимально упростить техническое обслуживание (например во время консервации бассейна на зиму, замены отработанных датчиков или при выполнении эталонных измерений) предусматривается возможность отклонения модуля с измерительными ячейками вперед. Модуль также снабжен дренажными вентилями для испытательной воды.

Калибровка или регулировка потока выполняется в модуле с измерительными ячейками. Прозрачная крышка, зарывающая модуль спереди, также позволяет видеть есть поток в системе или нет.

Прозрачная измерительная ячейка.

Рис.3. Прозрачная измерительная ячейка.

Опции.

Использование насоса позволяет обеспечить равномерное и непрерывное дозирование. Насос калибруется в заводских условиях так, чтобы функционировать в большинстве бассейнов, поскольку вводится в эксплуатацию устройство «MiniMaster». При необходимости, дозирование настраивается под конкретный бассейн.

Прозрачная крышка позволяет видеть, когда насос находится в работе. Размеры насоса невелики, и позволяют устанавливать его даже в очень ограниченном пространстве. Насос поставляется в комплекте с монтажными скобами, соединительными шлангами и электрическими проводами, что еще больше облегчает его установку.

Свойства и преимущества:

1. Цифровая панель управления – простота задания установок и использования.

2. Измерительные электроды высшего качества. Точные измерения.

3. Расходомер - получение точных результатов измерений.

4. Встроенный мелкоячеистый фильтр. Исключает влияние мелких частиц на процесс измерений.

5. Современный оригинальный дизайн. Небольшой и компактный. Простота в обращении и обслуживании.

6. Откидной модуль измерительных ячеек - существенно облегчает обслуживание.

7. Прозрачная измерительная ячейка, через которую хорошо видно, есть поток или нет.

8. Дренажный вентиль, через который легко проводить измерения в нужном месте.

9. Автоматическое измерение показателей качества воды. Обеспечивает оптимальное и экономное расходование химикатов.

10. Управление насосом и хлоратором – непрерывная и устойчивая работа.

11. Встроенная защита дозирования (надежность в случае передозировки).

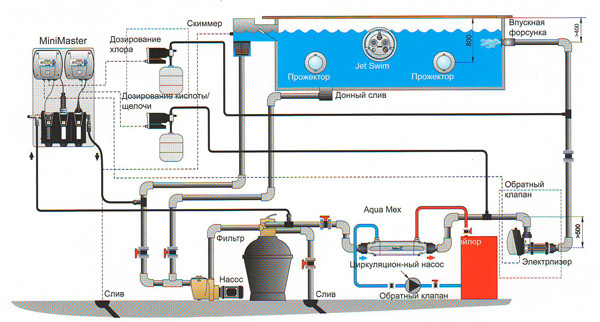

 Схема подключения дозирующего и измерительного устройства MiniMaster Pahlen.

Рис.4. Схема подключения дозирующего и измерительного устройства «MiniMaster», Pahlen.

Технические характеристики:

Непрерывное измерение уровня рН и свободного хлора.

Два цифровых блока управления с удобными светодиодными индикаторами.

Простота задания установок и чтения показаний.

Встроенный предварительный фильтр.

Электронный расходомер.

Удобный доступ при калибровке.

Отдельные модули для измерительных электродов.

Насос или хлоратор в качестве дополнительного оборудования.

Автоматическое дозирование химикатов.

Простота установки.

Технические параметры

рН/хлор

Хлор

рН

Потребляемая мощность без дозирующего оборудования

4W



2W

2W

Потребляемая мощность с дозирующим оборудованием (макс.)

2 × 100W



100W



100W



Номинальный ток

Напряжение

220-240В 1 ~N 50/60Hz

Интервал температур

0 till  +45°C

Класс герметичности

IP44

Размеры: Д × Ш × В (мм)

310 × 84 × 500 мм

Вес

2 кг

Насос



Противодавление

1,5 бар

Высота всасывания

1,5 м

Производительность насоса

3,5 W

Материал шланга

Santopren

Комплект «MiniMaster» состоит из: самого блока «MiniMaster» и комплекта электродов. Химические реагенты в комплект не входит, их нужно заказывать отдельно.
