Теплообменник для бассейна Aqua Mex Pahlen (Швеция).

18.04.2016

Теплообменник Aqua Mex Pahlen – высокоэффективный теплообменник с новой уникальной конструкцией.

Компания Pahlen начинает выпуск серии новых высокоэффективных теплообменников из высококачественных материалов, с корпусом из полипропилена, армированного стекловолокном и титановой спирали новой разработки. Новая серия теплообменников обеспечивает наилучшую теплопроизводительность и устойчивость в средах с повышенным риском коррозии. Компактный, в комплекте с насосом, простой в монтаже и использовании.

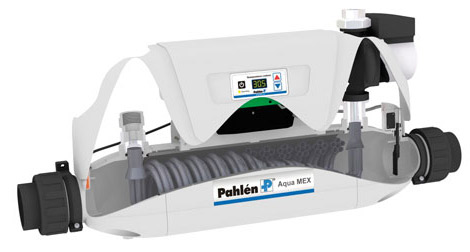

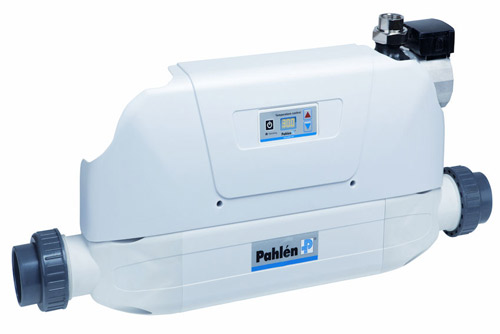

         Внешний вид теплообменника Aqua Mex, Pahlen.1. Внешний вид теплообменника Aqua Mex, Pahlen.

                                        Рис.1. Внешний вид теплообменника Aqua Mex, Pahlen.

Теплообменник Aqua Mex – это наиболее экономный и простой вариант подогрева воды Вашего бассейна. Он прост в инсталляции и подключается напрямую к Вашей системе отопления.

Теплообменник имеет прямой поток в контурах при низком гидравлическом сопротивлении, и рассчитан для подключения труб диаметром 63мм. Минимальный поток во вторичном контуре (бассейновая вода) составляет 90л/мин.

Теплообменник оборудован встроенным однофазным трехступенчатым циркуляционным насосом для первичного контура (горячая вода), а также встроенными датчиками температуры, датчиком потока и запорным вентилем. Теплообменник имеет 2 сливные пробки во вторичном контуре (бассейновая вода), облегчающим слив воды из теплообменника.

Выбирая высококлассную модель теплообменника Aqua Mex, Вы получаете полный комплект теплообменника с насосом, готовый к простому монтажу.

Как вариант, модели Aqua Mex, мы предлагаем также стандартную версию этого теплообменника со спиралью из нержавеющей стали или титана.

Теплообменник оборудован цифровым контролем, посредством которого можно легко установить желаемую температуру воды в бассейне. Светодиодный дисплей отображает также актуальную температуру воды в бассейне.

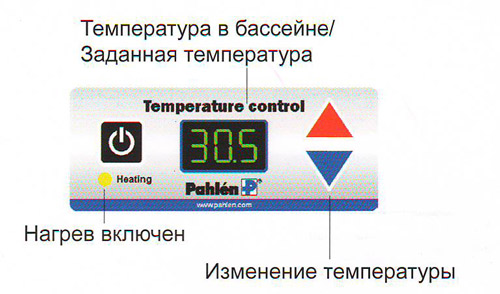

Цифровая панель управления теплообменника Aqua Mex, Pahlen.

Рис.2. Цифровая панель управления теплообменника Aqua Mex, Pahlen.

Цифровая панель управления теплообменника Aqua Mex, Pahlen:

1. Встроенный предохранительный блок отключает нагреватель при температуре 45°С.

2. Рассчитан на низкое электропотребление.

3. Простая установка температуры воды в бассейне.

4. Четкие цифры показывают актуальную температуру воды бассейна.

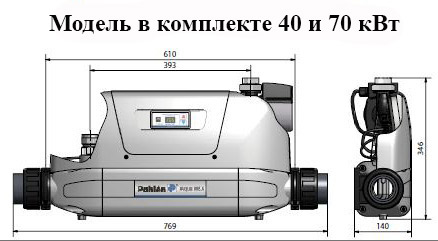

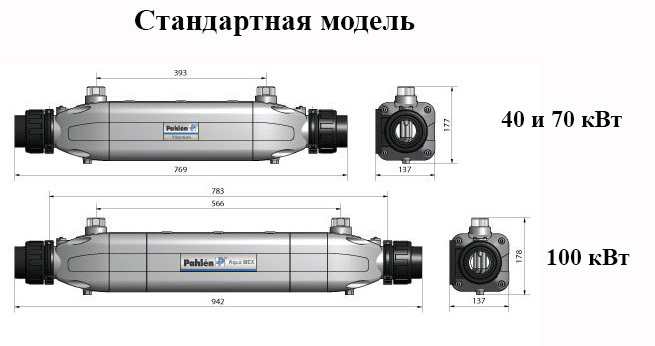

Размеры теплообменника Aqua Mex, Pahlen.

1. Размеры теплообменника Aqua Mex, Pahlen.

Рис.3. Размеры теплообменника Aqua Mex, Pahlen.

Технические данные теплообменника Aqua Mex в комплекте.



Артикул



 Модель

Мощность*

Первичный контур

Вторичный контур

кВт

 Ккал/ч

 kBtu/h

л/мин

Гидро-е сопр-е Н, м

 л/мин

Гидро-е сопр-е Н, м

113951

AM-FE 40

40

34 400

135

20

0,6

250

0,4

113952

AM-FE 40T

40

34 400

135

20

0,4

250

0,4

113953

AM-FE 70

70

60 200

240

30

1,6

300

0,6

113954

AM-FE 70T

70

60 200

240

30

1,4

300

0,6

 Технические данные теплообменника Aqua Mex стандартная модель.



Артикул



Модель

Мощность*

Первичный контур

Вторичный контур

кВт

Ккал/ч

 kBtu/h

л/мин

Гидро-е сопр-е Н, м

 л/мин

Гидро-е сопр-е Н, м

11316

АМ 40

40

34 400

135

20

0,6

250

0,4

11326

АМ 40Т

40

34 400

135

20

0,4

250

0,4

11317

АМ 70

70

60 200

240

30

1,6

300

0,6

11327

АМ 70Т

70

60 200

240

30

1,4

300

0,6

11318

АМ 100

100

86 000

340

40

2,6

333

0,8

11328

АМ 100Т

100

86 000

340

40

2,3

333

0,8

*- производительность указана при разнице температур в 60°С между первичным контуром (горячая вода) и вторичным контуром (бассейновая вода).

Преимущества теплообменника Aqua Mex, Pahlen:

1. Теплообменник Aqua Mex укомплектован датчиком потока, запорным вентилем, датчиком температуры, циркуляционным насосом и электроникой. Упрощенный монтаж.

2. Однофазный трехскоростной циркуляционный насос, оптимален для получения максимальной тепловой производительности.

3. Экономичен. Низкие эксплуатационные и монтажные расходы в сравнении с традиционными системами обогрева.

4. Быстрый нагрев – достаточно подключить напрямую к системе отопления.

5. Мощность 40кВт, 70кВт и 100кВт – быстрый, надежный, гибкий нагрев воды бассейнов объемом до 400м3.

6. Цифровой контроль и отображение температуры, легко настроить и контролировать.

7. Новая современная конструкция и материалы. Корпус сделан из полипропилена укрепленного стекловолокном – прочный, стабильный и стойкий к коррозии.

8. Легко настроить и контролировать электронный датчик потока.

9. Прямоточный поток с подключением в линию трубой 63мм (2"). Более низкое гидравлическое сопротивление, выше поток, низкое потребление энергии.

10. Спираль из титана, высокая теплопроизводительность и устойчивость в средах с повышенным риском коррозии.

11. Спираль из нержавеющей стали AISI 316L, отличные качества теплопередачи.

12. Теплообменник подходит для всех видов инсталляции – котлы, тепловые насосы, солнечные панели и другие источники тепла.

13. IP44 (Международная категория защиты). Пыле/брызгозащитный корпус от проникновения внутрь частиц размером до 1мм и брызг воды.

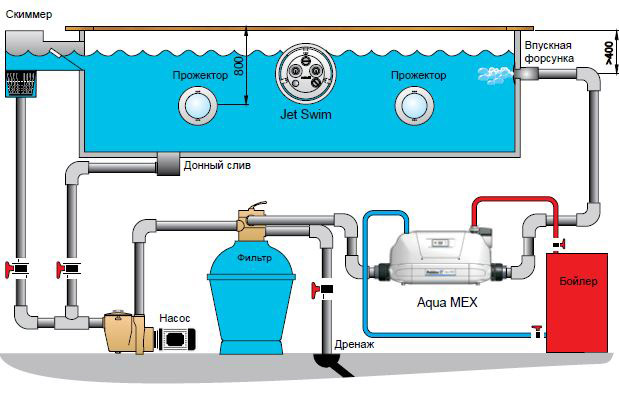

Схема установки теплообменника Aqua Mex, Pahlen.

Рис.4. Схема установки теплообменника Aqua Mex, Pahlen.

Технические характеристики теплообменника Aqua Mex, Pahlen:

Мощность: 40кВт, 70кВт и 100кВт.

Подключение: 63мм (2").

Минимальный поток во вторичном контуре:  90л/мин.

Корпус выполнен из полипропилена армированного стекловолокном.

Трехскоростной однофазный встроенный циркуляционный насос.

Спираль выполнена из титана или кислостойкой нержавеющей стали.

Цифровой контроль.

Прямоточного типа.

Упрощенный монтаж.

Датчик потока.

Запорный вентиль.

Датчик температуры воды.

Сертифицирован в соответствии со стандартами электрической безопасности.

Пример потребления электроэнергии при нагреве. Количество кВт, необходимое для нагрева бассейна от 10°  до 28° С, при заданном объеме бассейна и времени нагрева.

∆Т = 18 (10° С - 28° С)

            Объем

Часы

25м3

45м3

70м3

100м3

24

22кВт

39кВт

61кВт

87кВт

48

11кВт

20кВт

31кВт

44кВт

72

7кВт

13кВт

20кВт

29кВт

96

5кВт

10кВт

15кВт

22кВт

110

5кВт

9кВт

13кВт

19кВт

 Примеры изменения эффективности теплообменника в зависимости от температуры теплоносителя 45° С, 60° С, 90° С.





Модель

Температура во вторичном контуре (бассейновая вода)

Температура в первичном контуре (горячая вода)



45° С



60° С



90° С

AM-FE 40T

20° С

20кВт

31кВт

54кВт

AM-FE 40T

28° С

13кВт

25кВт

49кВт

AM-FE 40

20° С

18кВт

29кВт

50кВт

AM-FE 40

28° С

12кВт

23кВт

45кВт

AM-FE 70T

20° С

23кВт

36кВт

64кВт

AM-FE 70T

28° С

15кВт

29кВт

56кВт

AM-FE 70

20° С

22кВт

35кВт

61кВт

AM-FE 70

28° С

15кВт

28кВт

53кВт

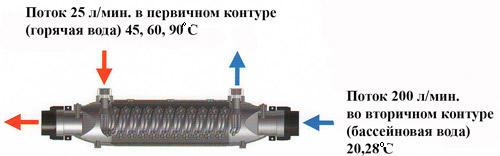

Пример для потока воды в бассейне

Данные примеры рассчитаны для потока 25л/мин в первичном контуре (горячая вода) и для 200л/мин во вторичном контуре (бассейновая вода).
