Фильтрация воздуха и установки для использования вторичного тепла.
Фильтры должны быть установлены во всех вентиляционных системах. Фильтры классифицируются по качеству на 3 класса:
Класс А – крупный или предварительный фильтр.
Класс В – мелкопылевой фильтр.
Класс С – высококачественный мелкопылевой фильтр.
В плавательных бассейнах в основном применяют фильтры класса В и С. Обычно для фильтрации воздуха применяют отбойные фильтры (дешевые, КПД около 92%, тонкость фильтра 5,50 мк, класс В), фильтры, смоченные в масле (более дорогие, заменяемые), или электростатические фильтры (дорогостоящие, но экономичные при длительной эксплуатации, так как не создают почти никакого сопротивления, КПД около 99%, тонкость 0,4 мк, класс С).
Сопротивление фильтров должно учитываться при расчете вентиляционной системы, так как требуемая мощность вентиляторов при загрязненных фильтрах возрастает в несколько раз.
Теперь поговорим об использовании вторичного тепла. Эти агрегаты применяют как дополнение к обычным вентиляционным установкам или включают в их состав. Такие агрегаты отбирают тепло из удаляемого воздуха и подают его на приток. Обычно в расчетах используют термический или «сухой» коэффициент полезного действия, то есть КПД, определяемый при использовании только сухого воздуха.
Однако, фактически, при эксплуатации в плавательном бассейне в системе появляется конденсат. Освобождающееся при этом тепло подается в линию приточного воздуха полностью при рекуперативных теплообменниках, или частично при регенеративных. Температура приточного воздуха не должна превышать температуру удаляемого воздуха, так как теоретически в рассматриваемом интервале времени при конденсации влаги выделяется больше тепла, чем требуется для нагрева и может быть отведено с удаляемым воздухом.
Конденсат должен быть отведен из теплообменника через конденсатотводчик. При низкой температуре свежего воздуха конденсат может замерзнуть, закупорить и разрушить каналы теплообменника. Поэтому, использование вторичного тепла всегда связано с повышением морозостойкости оборудования (рис.1 и рис.2).

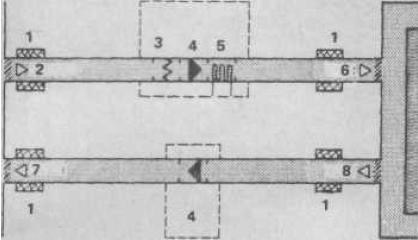

Рис.1. Схема вентиляционной системы с подачей свежего воздуха.
Среднегодовой расход тепла в бассейне односемейного дома составляет 360 кВт/час, а в бассейне при гостинице 1 200 кВт/час на 1 м2 поверхности воды.
1 – шумоглушитель, 2 – свежий воздух, 3 – фильтр, 4 – вентиляция, 5 – подогрев, 6 – приточный воздух, 7 – удаляемый воздух, 8 – отработанный воздух.

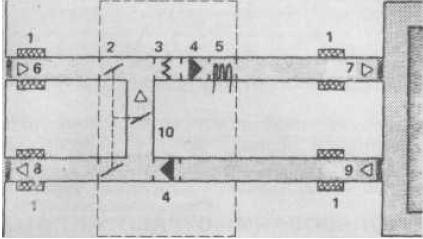

Рис.2. Схема циркуляционной вентиляционной системы.
Расход тепла такой же, как и на рис.1, однако может применяться для отопления помещения.
1 – шумоглушитель, 2 – смесительная камера, 3 – фильтр, 4 – вентиляция, 5 – подогрев, 6 – свежий воздух, 7 – приточный воздух, 8 – удаляемый воздух, 9 – отработанный воздух, 10 – циркуляционный воздух.
Применение установок для использования вторичного тепла должно по возможности предусматриваться еще на стадии проектирования, чтобы обеспечить рациональное смешивание воздушных потоков свежего и удаляемого воздуха.
