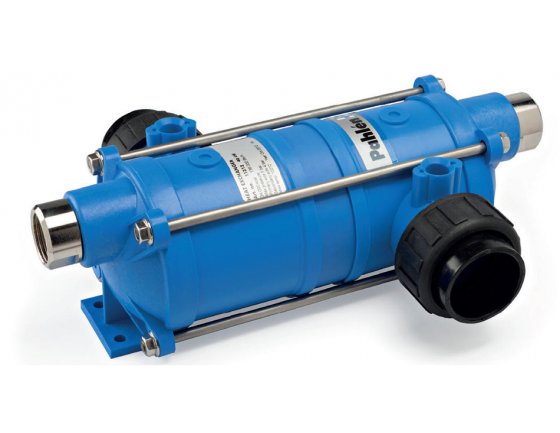

Теплообменник Pahlen (Швеция) Hi-Temp 75 кВт
Теплообменник Pahlen Hi-Temp 75 кВт - выполнен из термостойкого пластика, армированного стекловолокном с высоким содержанием стекольной смеси для дополнительной прочности. Применяется для плавательных бассейнов до 300 м3.

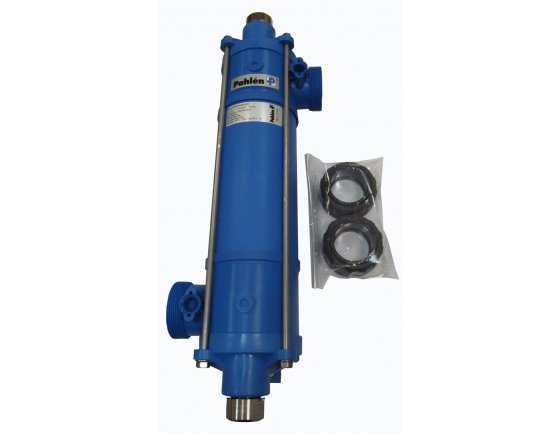

В комплект теплообменника Pahlen Hi-Temp 75 кВт входит: корпус из армированного термостойкого пластика со спиралью из кислотостойкой нержавеющей стали AISI 316L, две соединительные муфты под вклейку труб диаметром 50 мм.
Теплообменник Pahlen Hi-Temp 75 кВт подключается к имеющемуся источнику тепла.

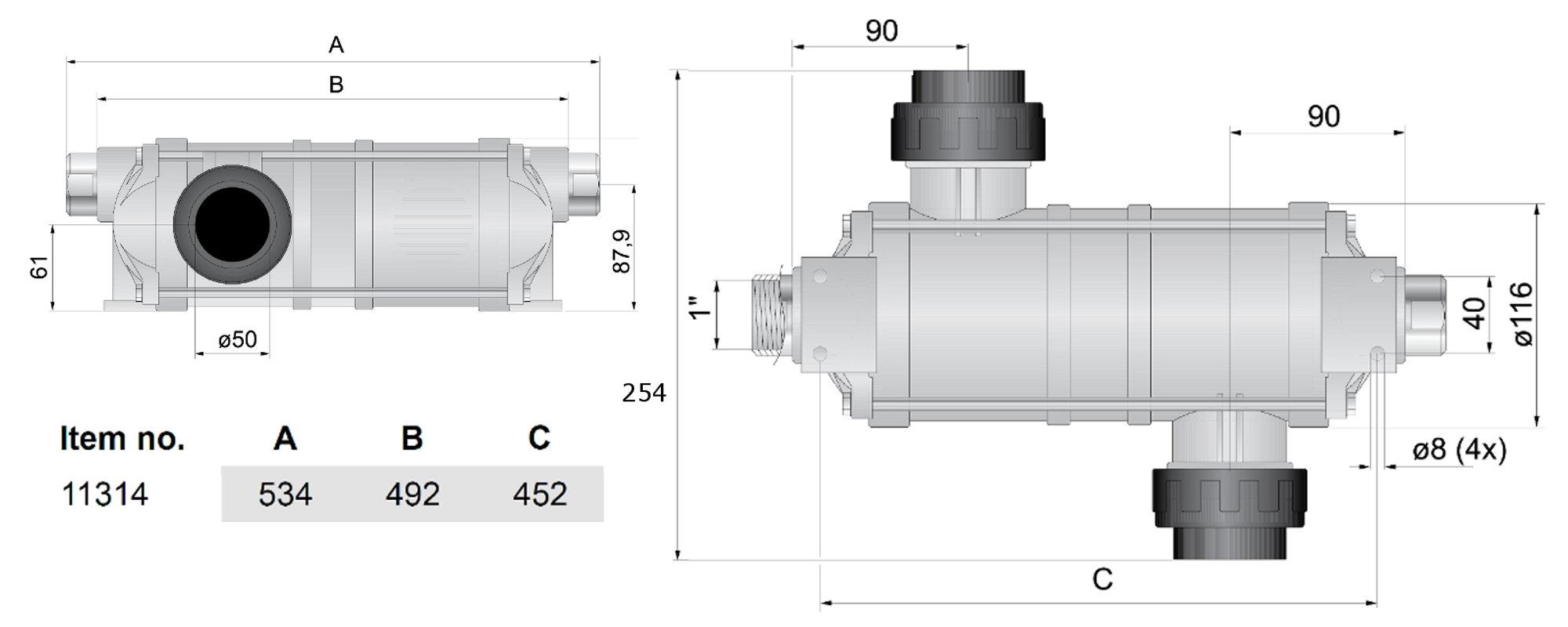

Схема и размеры теплообменника Pahlen Hi-Temp:
Теплообменник Pahlen Hi-Temp 75 кВт используется совместно с цифровым термостатом и трехходовым клапаном.

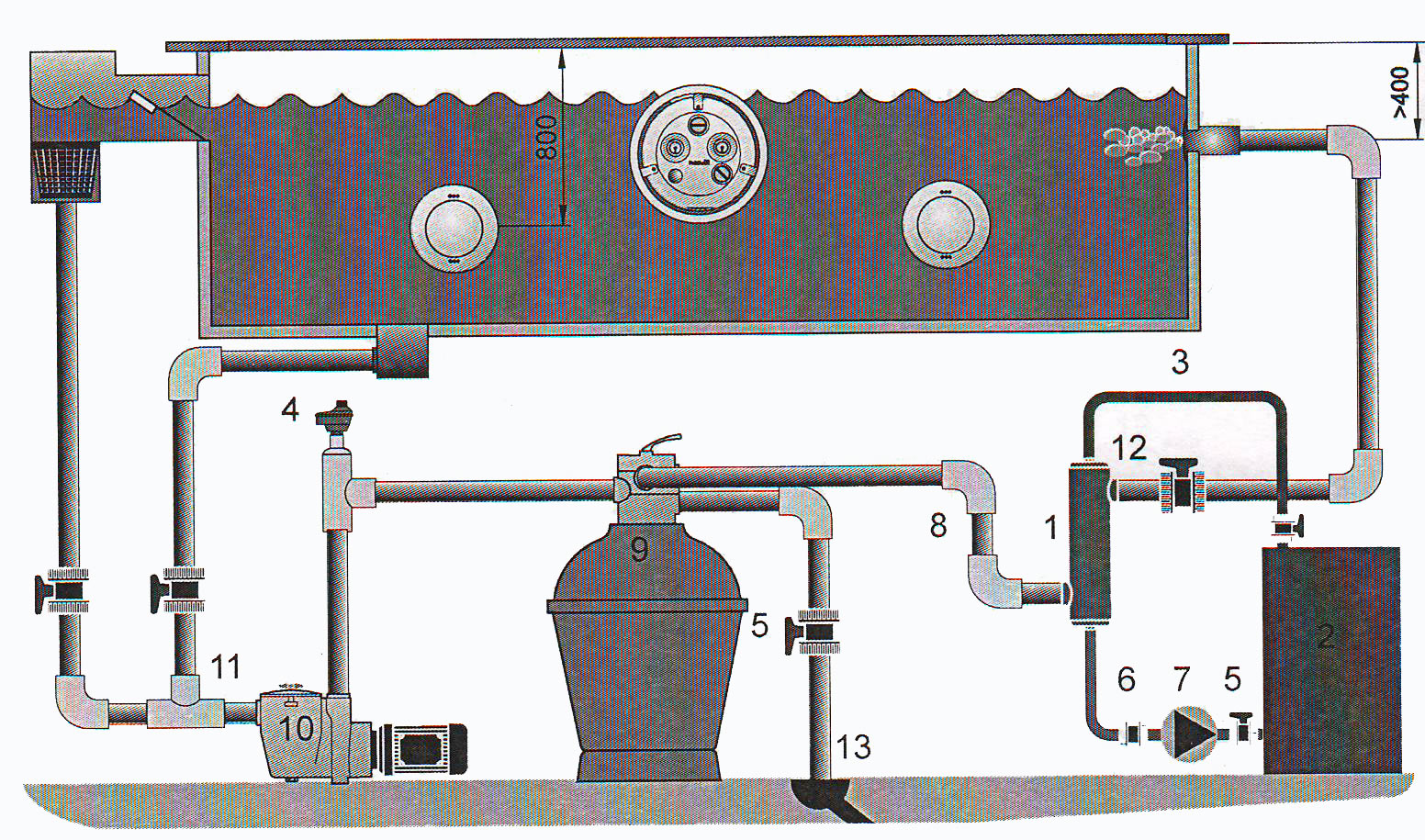

Установка теплообменника Pahlen Hi-Temp 75 кВт представлена на схеме.
1.Теплообменник.
2.Бойлер, солнечный коллектор, тепловой насос.
3. Первичный контур (отопление).
4. Термостат.
5. Запорный клапан.
6. Контрольный клапан.
7. Циркуляционный насос
8. Вторичный контур (вода бассейна).
9. Фильтр.
10. Насос.
11. Из бассейна.
12. В бассейн.
13. Слив.
При монтаже над поверхностью воды теплообменник должен устанавливаться на петле, образованной трубопроводами воды бассейна, чтобы избежать образования в нем воздушной пробки. Нельзя устанавливать теплообменник возле огнеопасных материалов или накрывать его.
Во избежание коррозии дозировка хлора, кислоты и других подобных реактивов должна осуществляться в системе бассейна после теплообменника.
Если циркуляция в бассейне отсутствует или отключена, то циркуляционный насос на первичном контуре должен быть тоже отключен.
Если есть риск замерзания или при закрытии бассейна на зимний период более чем на 1 месяц, то из теплообменника необходимо полностью удалить всю воду.
Нельзя применять теплообменник в бассейнах с солёной водой или в бассейнах, где используется хлорные машины или солевые генераторы.
Следуйте нижеуказанным рекомендациям:
Максимальное содержание хлора: 3 мг/л.
Максимальное содержание хлоридов: 250 мг/л.
Водородный показатель рН: 7,2 – 7,8.
Щёлочность: 60 – 120 мг/л.
Кальциевая жёсткость: 200 – 1000 мг/л.
Технические характеристики:
Артикул: 11314.
Мощность: 75 кВт.
Основной входной поток: 43 л/мин.
Основная входная температура: 80°С.
Вторичный входной поток: 300 л/мин.
Вторичная входная температура: 20°С.
Максимальное давление: первичное – 5 бар, вторичное (бассейн) – 4 бар.
Максимальная температура: 100°С.
Производитель: Pahlen.
Страна-производитель: Швеция.
Гарантия на теплообменник не действительна, если он подлежал демонтажу или разборке.
