Теплообменники Pahlen для быстрого и простого нагрева.
18.05.2016
Теплообменник используется для передачи тепловой энергии между двумя несмешиваемыми жидкостями (вода бассейна и теплоноситель).
Теплообменники Pahlen со встроенными потоками в контурах имеют высокую производительность и превосходную теплопередачу. Все модели могут быть подключены к котлам с электрическим, дровяным, гранулированным или нефтяным топливом, а также к тепловым насосам и солнечным коллекторам.
Теплообменники Pahlen со встречными потоками в контурах - поток горячей среды направлен навстречу потоку холодной среды, создавая максимальную производительность и превосходную теплопередачу.
Теплообменники разработаны и сделаны из материалов, которые позволяют использовать их для широкого круга потребностей в различных типах инсталляций.
Теплообменники Maxi-Flo.
Этот теплообменник из кислотостойкой нержавеющей стали AISI 316L.
Maxi-Flo – это трубчатый теплообменник с отличными тепловыми характеристиками, простой в монтаже.

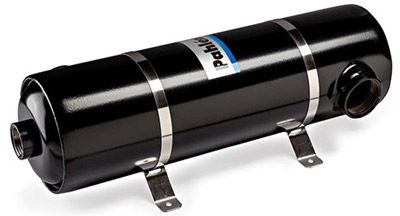

Рис.1. Теплообменник Maxi-Flo.
В комплект поставки входит крепеж из кислотостойкой нержавеющей стали, который упрощает монтаж теплообменника.
Максимальное давление: вторичный контур (бассейновая вода) – 10 бар, первичный контур (горячая вода) – 5 бар.
Данный теплообменник применяется в плавательных бассейнах до 450м3.
Преимущества теплообменника Maxi-Flo:
1. Прецезионная сварка корпуса.
2. 37 цельнотянутых труб с распределителями потока для горячей воды.
3. Кронштейны из кислотостойкой нержавеющей стали AISI 316L.
4. Мощность: 40кВт, 60кВт, 75кВт и 120кВт.
5. Подключается к имеющемуся источнику тепла.
Мощность указана при разнице температур в контурах 60°С.
Теплообменники Hi-Flow.
Hi-Flow – спиральный теплообменник, выполнен из качественной кислотостойкой нержавеющей стали AISI 316L для эксплуатации в средах с повышенным риском коррозии.

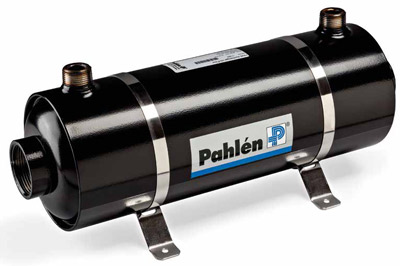

Рис.2. Теплообменники Hi-Flow.
Специальный крепеж из нержавеющей стали AISI 316L входит в комплект.
Максимальное давление: вторичный контур (бассейновая вода) – 8 бар, первичный контур (горячая вода) – 30 бар.
Данный теплообменник применяется в плавательных бассейнах до 300м3.
Преимущества теплообменника Hi-Flow:
1. Выполнен из кислотостойкой нержавеющей стали AISI 316L.
2. Прецезионная сварка корпуса.
3. Спираль для горячей воды.
4. Оборудован полой ячейкой.
5. Кронштейны из кислотостойкой нержавеющей стали AISI 316L.
6. Мощность: 13кВт1, 28кВт2, 40кВт3 и 75кВт4.
7. Подключается к имеющемуся источнику тепла.
1,2 – мощность указана при разнице температур в контурах 60°С.
3,4 – мощность указана при разнице температур в контурах 70°С.
Теплообменники Hi-Flow титан.
Hi-Flow титан – теплообменник из титана для сред с высоким риском коррозии.
Титан - идеальный материал для эксплуатации в соленой воде или при использовании солевого электролизера. Специальный крепеж из нержавеющей стали AISI 316L входит в комплект.

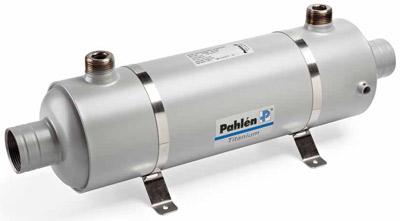

Рис.3. Теплообменники Hi-Flow титан.
Максимальное давление: вторичный контур (бассейновая вода) – 5 бар, первичный контур (горячая вода) – 30 бар.
Данный теплообменник применяется в плавательных бассейнах до 300м3.
Преимущества теплообменника Hi-Flow титан:
1. Изготовлен из титана.
2. Подключение с внутренней резьбой (вторичный контур).
3. Спираль для нагрева воды.
4. Оборудован полой ячейкой.
5. Кронштейны из кислотостойкой нержавеющей стали AISI 316L.
6. Мощность: 40кВт1, 60кВт2 и 75кВт3.
7. Подключается к имеющемуся источнику тепла.
1,2 – мощность указана при разнице температур в контурах 60°С.
3 – мощность указана при разнице температур в контурах 70°С.
Теплообменники Hi-Temp.
Hi-Temp – спиральный теплообменник с корпусом из армированного термостойкого пластика, спираль выполнена из качественной кислотостойкой нержавеющей стали AISI 316L.

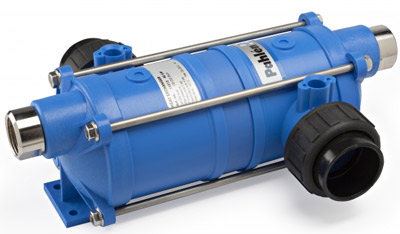

Рис.4. Теплообменник Hi-Temp.
Максимальное давление: вторичный контур (бассейновая вода) – 4 бара, первичный контур (горячая вода) – 5 бар.
Данный теплообменник применяется в плавательных бассейнах до 300м3.
Преимущества теплообменника Hi-Temp:
1. Корпус из термостойкого пластика.
2. Спираль из кислотостойкой нержавеющей стали AISI 316L.
3. Встроенный настенный крепеж.
4. Соединительные муфты под вклейку труб диаметром 50мм.
5. Мощность: 40кВт и 75кВт.
6. Подключается к имеющемуся источнику тепла.
Мощность указана при разнице температур в контурах 60°С.
Теплообменники Hi-Temp титан.
Hi-Temp титан – спиральный теплообменник с корпусом из армированного термостойкого пластика, спираль выполнена из титана для эксплуатации в средах с высоким риском коррозии. Для использования в плавательных бассейнах с соленой водой или с солевым электролизером.

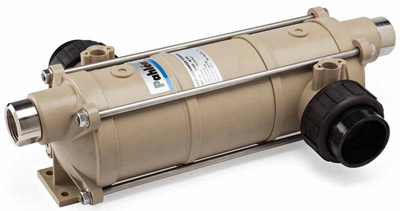

Рис.5. Теплообменник Hi-Temp титан.
Максимальное давление: вторичный контур (бассейновая вода) – 4 бара, первичный контур (горячая вода) – 5 бар.
Данный теплообменник применяется в плавательных бассейнах до 300м3.
Преимущества теплообменника Hi-Temp титан:
1. Корпус из термостойкого пластика.
2. Спираль из титана.
3. Встроенный стенной крепеж.
4. Соединительные муфты под вклейку труб диаметром 50мм.
5. Мощность: 40кВт и 75кВт.
6. Подключается к имеющемуся источнику тепла.
Мощность указана при разнице температур в контурах 70°С.
Теплообменники Aqua Mex.
Aqua Mex новый высокоэффективный теплообменник из высококачественных материалов, с корпусом из пропилена армированного стекловолокном и титановой спирали новой разработки.
Новая серия теплообменников обеспечивает наилучшую теплопроизводительность и устойчивость в средах с повышенным риском коррозии. Компактный, в комплекте с насосом, прост в монтаже и использовании.

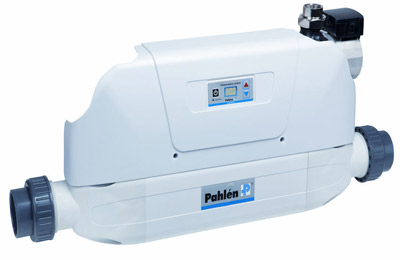

Рис.6. Теплообменник Aqua Mex.
Теплообменник имеет прямой поток в контурах при низком гидравлическом сопротивлении и рассчитан для подключения труб диаметром 63мм.
Максимальное давление: вторичный контур (бассейновая вода) – 4 бара, первичный контур (горячая вода) – 6 бар.
Теплообменник Aqua Mex оборудован встроенным однофазным трехступенчатым циркуляционным насосом для первичного контура (горячая вода), а также встроенным датчиком температур, датчиком потока и запорным вентилем. Теплообменник имеет две сливные пробки во вторичном контуре (бассейновая вода), облегчающим слив воды из теплообменника.
Данный теплообменник применяется в плавательных бассейнах до 400м3.
Преимущества теплообменника Aqua Mex:
1. Теплообменник Aqua Mex укомплектован датчиком потока, запорным вентилем, датчиком температуры, циркуляционным насосом и электроникой.
2. Однофазный трехступенчатый циркуляционный насос.
3. Экономичен – низкие эксплуатационные и монтажные расходы.
4. Быстрый нагрев.
5. Мощность: 40кВт, 70кВт и 100кВт.
6. Цифровой контроль и отображение температуры.
7. Корпус выполнен из полипропилена, укрепленного стекловолокном.
8. Встроенный датчик потока.
9. Прямоточный поток с подключением в линию трубой 63мм (2").
10. Спираль из нержавеющей стали AISI 316L.
11. Подходит для всех видов инсталляций.
12. IP44 (Международная категория защиты).
Мощность указана при разнице температур в контурах 60°С.
Пластинчатые теплообменники.
Пластинчатый теплообменник – это небольшой компактный теплообменник, который легко устанавливается в помещениях с ограниченным пространством.
Поверхность теплообмена состоит из тонких профилированных металлических пластин из AISI 316L наложенных друг на друга.
Рис.7. Пластинчатый теплообменник.
Благодаря высокой эффективности поверхности теплообмена, теплообменник очень эффективен и его можно установить в небольшом помещении.
Подходит данный теплообменник для общественных и частных больших бассейнов.
Преимущества пластичного теплообменника:
1. Гофрированные металлические листы из кислотостойкой нержавеющей стали, расположенные параллельно друг к другу на небольшом расстоянии.
2. Благодаря плотному расположению пластин образуются узкие каналы.
3. Теплообменник не имеет прокладок.
4. Мощность от 40кВт до 1 000кВт.
Мощность указана при разнице температур в контурах 60°С.
Подобрав теплообменник по мощности, Вы получаете теплый и приятный бассейн круглосуточно.
